Popis a funkce

Double Eccentric Butterfly Valve je inovativní dvojitý ofsetový designový produkt s pokročilou přední světovou technologií. Tento klapkový ventil má jedinečnou konstrukci s mimořádně spolehlivým těsnicím výkonem, širokými pracovními podmínkami a nízkým provozním točivým momentem.

● Horninový žlázový most kompenzuje nerovnoměrné nastavení matice žlázy snižující úniky obalů.

● Integrálně odlitý domek v poloze disku dokonale lokalizuje disk v sedačce a dosahuje maximální životnosti sedadla a těsnění.

● Prodloužený krk umožňuje izolaci potrubí 50 mm (2").

● Integrálně litá montážní podložka zajišťuje přímou montáž pohonů, což eliminuje potřebu nákladných držáků a spojek.

● Zploštělé těleso v otvorech hřídelového deníku umistí ložiska hřídele v blízkosti kotouče, což poskytuje maximální podporu hřídele, což vede ke snížení opotřebení a delší životnosti.

Specifikace

Rozsah velikostí	Materiál těla
2"-80" DN50-DN2000	WCB, CF8, CF8M, CF3, CF3M, WC6, LCB atd.
Tlakové hodnocení	Materiál disku
Třída150 PN6-PN25	WCB, CF8, CF8M, CF3, CF3M, WC6, LCB atd.
Ukončit připojení	Materiál sedadla
Příruba (RF, RJ), Třásňové svařování, Výstupek, oplatka	PTFE, EPDM, NBR, RPTFE
Styl struktury	Materiál stonku
Plný port, dvojitý excentrický	17-4PH, SS410, F304, F316, F51, F53
Možnosti aktuátoru	Konstrukční standard
Páka, šneková převodovka, pneumatická, elektrická.	API 609, MSS SP-67, MSS SP-68, DIN3354, EN558, JIS B2071
Teplotní rozsah	Standard tváří v tvář
-50°C~650°C	ANSI B16.10, MSS SP-68, EN558-1, JIS B2002
Standard připojení	Zkušební standard
Vrtání přírub: API609, ASME B16.5, ASME B16.47, EN1092, JIS B2220, GOST 12815 Týlní svar: ASME B16.25, GB/T 12224	API598, EN12266.1, JIS B2003

Značky	DAGO nebo OEM
Test	100% množství testováno před dodáním
Záruka	12 měsíců od data odeslání nebo obchodovatelné
MOQ	1 Sada
Ukázka	K dispozici
Barev	Vyžadováno zákazníkem nebo výchozí nastavení výrobce
Balení	Plastový sáček zabalený uvnitř, dřevěné pouzdro způsobilé k plavbě venku
Certifikát	API6D, CE, TUV, ISO9001, ISO14001, ISO45001, certifikát zkoušky frézy
Země původu	Če-ťiang, Čína
Kód HS	848180 (univerzální), 8481804090 (Čína)
Port	Šanghaj nebo Ningbo
Platební podmínky	T/T, L/C, Západní unie

Populární Tagy: dvojitý excentrický motýlí ventil, Čína, dodavatelé, výrobci, továrna

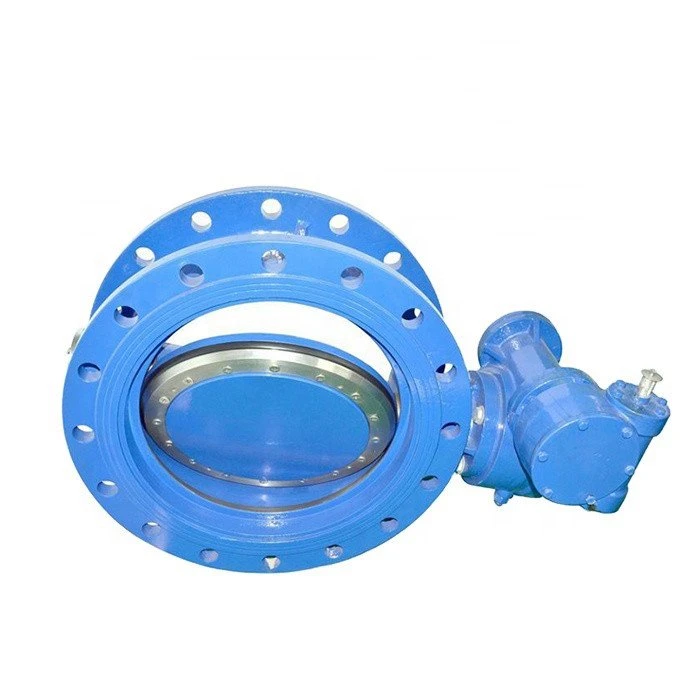

Dvojitý excentrický klapka
